Cột Thu Lôi Là Gì?
Cột thu lôi là thiết bị thuộc hệ thống chống sét trực tiếp, được lắp đặt tại vị trí cao nhất của công trình nhằm thu tia sét và dẫn toàn bộ dòng điện sét xuống hệ thống tiếp địa thông qua dây dẫn chuyên dụng. Nhờ đó, công trình, con người và thiết bị điện được bảo vệ khỏi các tác động nguy hiểm của sét đánh.
Hiện nay, cột thu lôi được sử dụng phổ biến cho nhà ở, biệt thự, nhà xưởng, nhà máy, kho hàng, trường học, bệnh viện và nhiều công trình dân dụng, công nghiệp khác.
Tóm tắt: Cột thu lôi không có nhiệm vụ "hút sét" mà tạo ra điểm tiếp nhận an toàn để dòng điện sét đi theo đường dẫn đã được thiết kế sẵn xuống đất.
Vì Sao Nên Lắp Cột Thu Lôi?
Việt Nam nằm trong khu vực có mật độ giông sét cao, đặc biệt vào mùa mưa. Một cú sét đánh trực tiếp có thể gây ra:
- Cháy mái nhà hoặc kết cấu công trình.
- Hư hỏng hệ thống điện.
- Làm hỏng các thiết bị điện tử có giá trị.
- Gây nguy hiểm đến tính mạng con người.
- Gián đoạn hoạt động sản xuất, kinh doanh.
Lắp đặt cột thu lôi đúng tiêu chuẩn giúp giảm đáng kể những rủi ro này và nâng cao tuổi thọ cho công trình.
Cột Thu Lôi Hoạt Động Như Thế Nào?
Nguyên lý hoạt động của cột thu lôi khá đơn giản nhưng đòi hỏi hệ thống phải được thiết kế đúng kỹ thuật.
Quá trình diễn ra theo các bước:
- Kim thu sét được đặt ở vị trí cao nhất của công trình.
- Khi sét đánh xuống khu vực bảo vệ, tia sét sẽ đi vào kim thu sét.
- Dòng điện sét truyền theo dây thoát sét xuống đất.
- Hệ thống tiếp địa phân tán dòng điện sét vào lòng đất một cách an toàn.
Nếu một trong các bộ phận này không đạt tiêu chuẩn, hiệu quả chống sét sẽ giảm đáng kể.
Cấu Tạo Của Một Hệ Thống Cột Thu Lôi

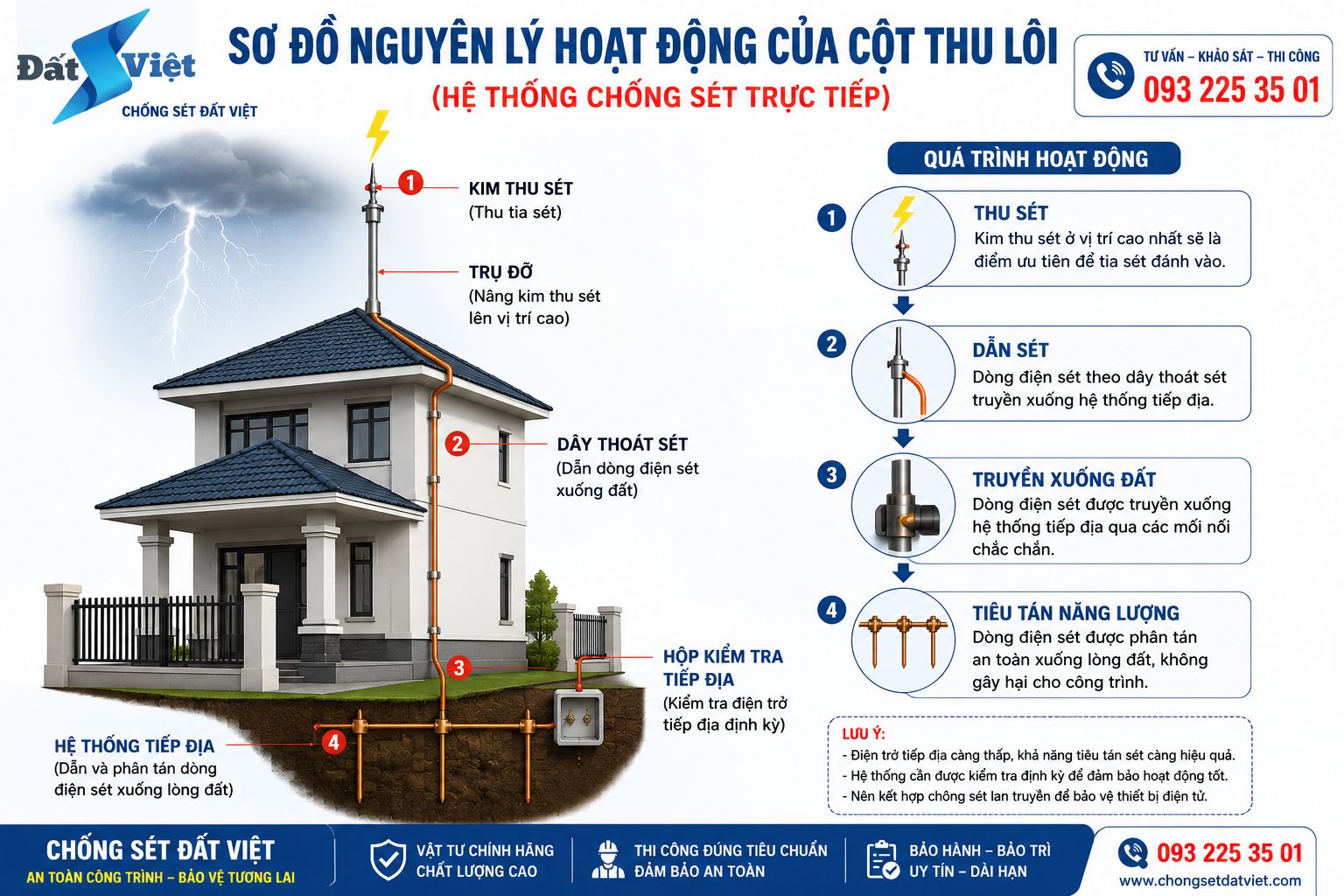

Ảnh Nguyên lý hoạt động cột thu lôi
1. Kim Thu Sét
Đây là bộ phận tiếp xúc trực tiếp với tia sét.
Hiện nay có hai loại phổ biến:
- Kim thu sét cổ điển (Franklin)
- Kim thu sét phát tia tiên đạo (ESE)
Trong đó, kim ESE được sử dụng nhiều hơn nhờ bán kính bảo vệ lớn và phù hợp với nhiều loại công trình.
2. Trụ Đỡ
Trụ đỡ có nhiệm vụ nâng kim thu sét lên vị trí thích hợp.
Chiều cao thường từ 2 m đến 10 m hoặc cao hơn tùy theo thiết kế.
3. Dây Thoát Sét
Dây thoát sét thường sử dụng cáp đồng trần hoặc dây đồng chuyên dụng để dẫn dòng điện sét từ kim xuống hệ thống tiếp địa.
4. Hệ Thống Tiếp Địa
Bao gồm:
- Cọc tiếp địa.
- Dây đồng liên kết.
- Hộp kiểm tra.
- Mối hàn hóa nhiệt hoặc kẹp chuyên dụng.
- Hóa chất giảm điện trở đất (khi cần).
Đây là bộ phận giúp tiêu tán dòng điện sét xuống đất an toàn.
Các Loại Cột Thu Lôi Phổ Biến
| Loại | Đặc điểm | Phù hợp |
|---|---|---|
| Cột thu lôi cổ điển | Giá thành thấp, phạm vi bảo vệ nhỏ | Nhà nhỏ, công trình đơn giản |
| Cột thu lôi ESE | Bán kính bảo vệ lớn, giảm số lượng kim | Nhà ở, biệt thự, nhà xưởng, công trình lớn |
Việc lựa chọn loại cột thu lôi cần dựa trên quy mô công trình và kết quả khảo sát thực tế.
Những Công Trình Nào Nên Lắp Cột Thu Lôi?
Bạn nên cân nhắc lắp đặt hệ thống chống sét nếu công trình thuộc một trong các trường hợp sau:
- Nhà từ 2 tầng trở lên.
- Biệt thự, nhà vườn.
- Nhà mái Thái, mái Nhật.
- Nhà xưởng, kho hàng.
- Nhà máy sản xuất.
- Trường học.
- Bệnh viện.
- Trạm viễn thông.
- Công trình nằm trên đồi cao hoặc khu vực trống trải.
- Công trình có nhiều thiết bị điện tử giá trị.
Tiêu Chuẩn Khi Lắp Đặt Cột Thu Lôi
Một hệ thống chống sét chỉ phát huy hiệu quả khi được thiết kế và thi công đúng tiêu chuẩn.
Cần đảm bảo:
- Tính toán vùng bảo vệ phù hợp.
- Chọn đúng loại kim thu sét.
- Lựa chọn tiết diện dây thoát sét đạt yêu cầu.
- Thi công hệ thống tiếp địa đúng kỹ thuật.
- Kiểm tra điện trở tiếp địa sau khi hoàn thành.
- Kiểm tra và bảo trì định kỳ.
Việc sử dụng vật tư chính hãng cũng góp phần nâng cao tuổi thọ và độ an toàn của hệ thống.
Những Sai Lầm Thường Gặp Khi Lắp Cột Thu Lôi
Một số lỗi phổ biến khiến hệ thống chống sét hoạt động kém hiệu quả gồm:
- Chỉ lắp kim thu sét mà bỏ qua hệ thống tiếp địa.
- Dây thoát sét có tiết diện không phù hợp.
- Bố trí kim thu sét sai vị trí.
- Không tính toán bán kính bảo vệ.
- Không kiểm tra điện trở tiếp địa sau thi công.
- Không bảo trì hệ thống trong thời gian dài.
Để đảm bảo an toàn, nên lựa chọn đơn vị có kinh nghiệm khảo sát, thiết kế và thi công hệ thống chống sét.
Cách Chọn Cột Thu Lôi Phù Hợp
Không có một loại cột thu lôi phù hợp với mọi công trình.
Khi lựa chọn cần xem xét:
- Chiều cao công trình.
- Diện tích cần bảo vệ.
- Địa hình xung quanh.
- Mật độ giông sét của khu vực.
- Ngân sách đầu tư.
- Yêu cầu kỹ thuật và tiêu chuẩn áp dụng.
Việc khảo sát thực tế sẽ giúp xác định giải pháp phù hợp, tránh lãng phí chi phí và đảm bảo hiệu quả bảo vệ.

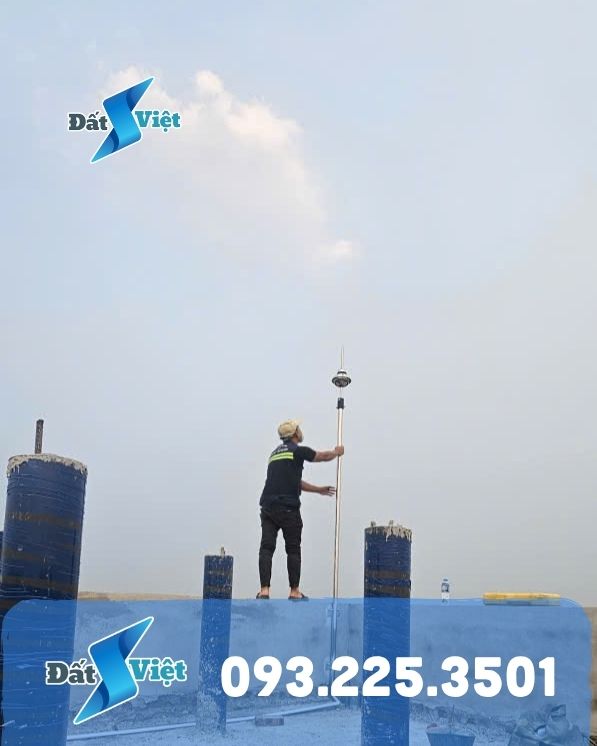

Tham Khảo Quy Trình Thi Công Hệ Thống Chống Sét Cho Nhà Ở
Việc lựa chọn đúng cột thu lôi mới chỉ là bước đầu để xây dựng một hệ thống chống sét trực tiếp hiệu quả. Để công trình được bảo vệ tối ưu, toàn bộ quá trình từ khảo sát, tính toán vùng bảo vệ, lắp đặt kim thu sét, đi dây thoát sét, thi công hệ thống tiếp địa đến đo điện trở tiếp địa đều cần thực hiện đúng quy trình kỹ thuật. Đây cũng là cách giúp hệ thống hoạt động ổn định, đáp ứng các tiêu chuẩn an toàn và phát huy hiệu quả lâu dài.
👉 Nếu bạn muốn tìm hiểu chi tiết từng bước thi công, hãy tham khảo bài viết: Hướng dẫn thi công chống sét cho nhà ở . Bài viết trình bày đầy đủ quy trình thực hiện, những lưu ý quan trọng và kinh nghiệm thực tế giúp bạn hiểu rõ cách một hệ thống chống sét được thi công đúng kỹ thuật từ đầu đến khi nghiệm thu.
Câu Hỏi Thường Gặp
Cột thu lôi có hút sét không?
Không. Cột thu lôi không hút sét mà tạo điểm thu sét an toàn để dẫn dòng điện xuống hệ thống tiếp địa.
Nhà cấp 4 có cần lắp cột thu lôi không?
Nếu công trình nằm ở khu vực thường xuyên xảy ra giông sét hoặc có nhiều thiết bị điện tử giá trị, nên khảo sát để đánh giá nhu cầu lắp đặt.
Bao lâu nên kiểm tra hệ thống chống sét?
Nên kiểm tra định kỳ ít nhất một lần mỗi năm và sau các trận giông sét lớn để đảm bảo hệ thống vẫn hoạt động hiệu quả.
Cột thu lôi có thay thế chống sét lan truyền được không?
Không. Cột thu lôi chỉ bảo vệ trước sét đánh trực tiếp. Để bảo vệ thiết bị điện khỏi xung sét lan truyền, cần kết hợp thêm thiết bị chống sét lan truyền (SPD).
Chống Sét Đất Việt – Tư Vấn Và Thi Công Hệ Thống Chống Sét
Chống Sét Đất Việt chuyên khảo sát, thiết kế và thi công hệ thống chống sét trực tiếp cho nhà ở, biệt thự, nhà xưởng và công trình công nghiệp trên toàn quốc.
Chúng tôi cung cấp:
- Khảo sát thực tế miễn phí.
- Thiết kế phương án phù hợp từng công trình.
- Thi công bằng vật tư chính hãng.
- Đo điện trở tiếp địa sau khi hoàn thành.
- Bảo hành và hỗ trợ kỹ thuật sau thi công.
Với đội ngũ kỹ thuật nhiều kinh nghiệm và quy trình thi công đúng tiêu chuẩn, Chống Sét Đất Việt cam kết mang đến giải pháp an toàn, hiệu quả và tối ưu chi phí cho khách hàng.
Kết Luận
Hy vọng bài viết đã giúp bạn hiểu rõ cột thu lôi là gì, nguyên lý hoạt động cũng như vai trò của thiết bị này trong hệ thống chống sét trực tiếp. Việc lựa chọn đúng loại cột thu lôi, kết hợp thi công đúng kỹ thuật và kiểm tra định kỳ sẽ giúp bảo vệ công trình trước nguy cơ sét đánh, đồng thời giảm thiểu thiệt hại về người và tài sản.
