Đo Điện Trở Chống Sét Là Gì? Hướng Dẫn Thực Tế Từ Kỹ Sư Chống Sét Đất Việt (Cập Nhật 2025)
Đo điện trở chống sét là gì và vì sao cần thực hiện định kỳ?
Khi hệ thống chống sét được lắp đặt, nhiệm vụ quan trọng không kém chính là đo điện trở chống sét để đảm bảo hệ thống hoạt động hiệu quả và an toàn.
Nói đơn giản, đây là công việc kiểm tra mức điện trở nối đất (tiếp địa) của hệ thống chống sét – nhằm biết được khả năng dẫn điện xuống đất khi có sét đánh.
Nếu điện trở chống sét quá cao, tia sét sẽ không thể truyền hết năng lượng xuống đất, dễ gây cháy nổ, hỏng thiết bị điện, thậm chí gây nguy hiểm đến tính mạng con người.
Ngược lại, nếu điện trở đạt tiêu chuẩn (thường ≤ 10Ω với nhà dân dụng và ≤ 4Ω với công trình công nghiệp), thì năng lượng sét sẽ được triệt tiêu an toàn.
👉 Tóm lại: Đo điện trở chống sét là bước bắt buộc để đảm bảo hệ thống hoạt động đúng kỹ thuật, an toàn và kéo dài tuổi thọ thiết bị.
Tiêu chuẩn TCVN mới nhất về đo điện trở chống sét (Cập nhật 2025)
Theo TCVN 4756:2021 và IEC 60364, điện trở tiếp địa (điện trở nối đất) phải đạt giá trị quy định theo từng loại công trình:
| Loại công trình | Giới hạn điện trở (Ω) | Ghi chú |
|---|---|---|
| Nhà ở dân dụng | ≤ 10Ω | Áp dụng với hệ thống chống sét chủ động và thụ động |
| Trạm điện, kho xăng dầu | ≤ 4Ω | Yêu cầu an toàn cao |
| Trạm BTS, nhà xưởng | ≤ 5Ω | Có thiết bị điện tử nhạy cảm |
| Hệ thống chống sét lan truyền | ≤ 2Ω | Dành cho khu vực công nghiệp trọng điểm |
Ngoài ra, TCVN còn quy định:
- Hệ thống chống sét phải được đo điện trở ít nhất 1 lần/năm hoặc sau mỗi đợt mưa bão, thi công cải tạo.
- Kết quả đo cần được ghi rõ vào biên bản, có chữ ký kỹ sư và chủ đầu tư.
Các phương pháp đo điện trở chống sét phổ biến hiện nay
Hiện nay, kỹ sư sử dụng 3 phương pháp chính để đo điện trở chống sét:
1️⃣ Phương pháp 3 cực (phổ biến nhất – dùng đồng hồ đo đất)
Đây là phương pháp tiêu chuẩn theo TCVN, dùng máy đo điện trở đất chuyên dụng (ví dụ: Kyoritsu, Hioki, Fluke...).
Thiết bị hoạt động bằng cách phát dòng điện ra cực đo, nhận tín hiệu phản hồi và tính toán điện trở thực tế của hệ thống.
Cách thực hiện:
- Cắm 3 điện cực xuống đất theo hàng thẳng: Cọc dòng – Cọc áp – Cọc tiếp địa chính.
- Khoảng cách tối thiểu giữa các cọc: 5m – 10m.
- Kết nối dây đo theo sơ đồ của máy.
- Bấm đo, máy sẽ hiển thị kết quả ngay trên màn hình.
➡️ Ưu điểm: Chính xác cao, áp dụng được cho mọi loại công trình.
➡️ Nhược điểm: Cần kỹ sư am hiểu địa chất và khoảng không gian đủ rộng.
2️⃣ Phương pháp 2 cực (dành cho khu vực hẹp)
Phù hợp với nhà phố, nhà liền kề – nơi không có diện tích kéo dây đo xa.
Phương pháp này so sánh điện trở của điểm đo với cọc trung tính lưới điện gần nhất.
➡️ Ưu điểm: Đơn giản, nhanh.
➡️ Nhược điểm: Độ chính xác thấp hơn 3 cực, chỉ nên dùng khi không đủ không gian.
3️⃣ Phương pháp kẹp dòng (Clamp Meter)
Dùng ampe kìm đo điện trở đất mà không cần ngắt dây hoặc đóng điện cực phụ.
Phù hợp cho các công trình đang hoạt động mà không thể dừng hệ thống.
➡️ Ưu điểm: Đo nhanh, tiện lợi, không ảnh hưởng vận hành.
➡️ Nhược điểm: Chỉ dùng được khi có vòng kín dòng điện và dây nối đất song song.
Hướng dẫn chi tiết cách đo điện trở chống sét tại nhà
Chuẩn bị dụng cụ
- Máy đo điện trở đất (Kyoritsu 4105A hoặc tương đương).
- 2 cọc phụ dài 30–50 cm.
- Dây đo, búa, cuộn dây nối đất.
Quy trình đo tiêu chuẩn
- Cắm cọc tiếp địa chính (E) xuống đất.
- Cắm cọc dòng (C) cách E khoảng 10–15m.
- Cắm cọc áp (P) ở giữa E và C, cách đều 5–7m.
- Nối dây từ máy đo đến các cọc theo ký hiệu tương ứng.
- Bấm nút đo → Ghi giá trị hiển thị.
- Lặp lại 3–5 lần, lấy giá trị trung bình.
Kết quả đạt chuẩn:
- Nếu điện trở ≤ 10Ω → hệ thống hoạt động tốt.
- Nếu > 10Ω → cần bổ sung cọc tiếp địa hoặc tăng diện tích tiếp xúc đất.

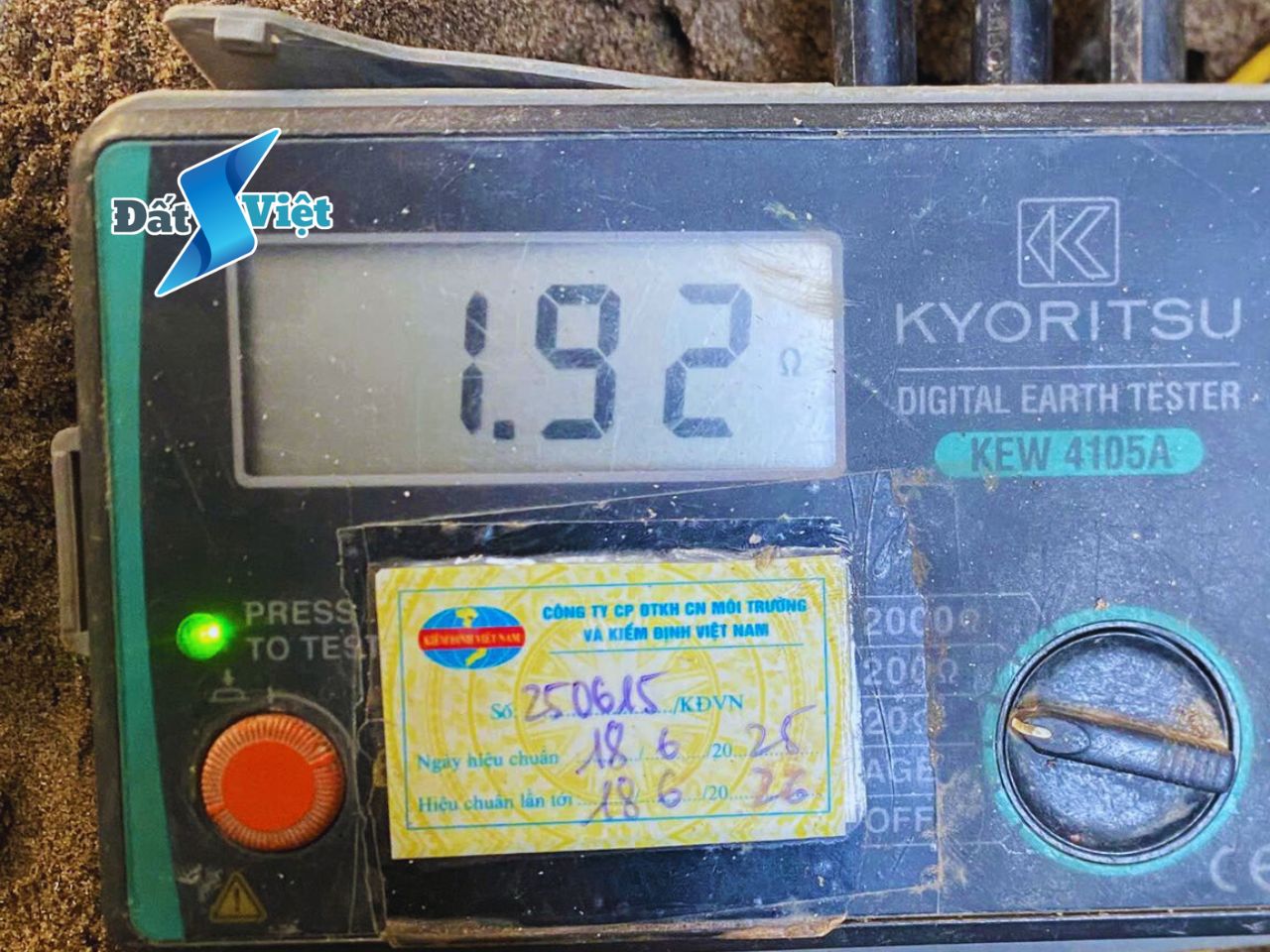

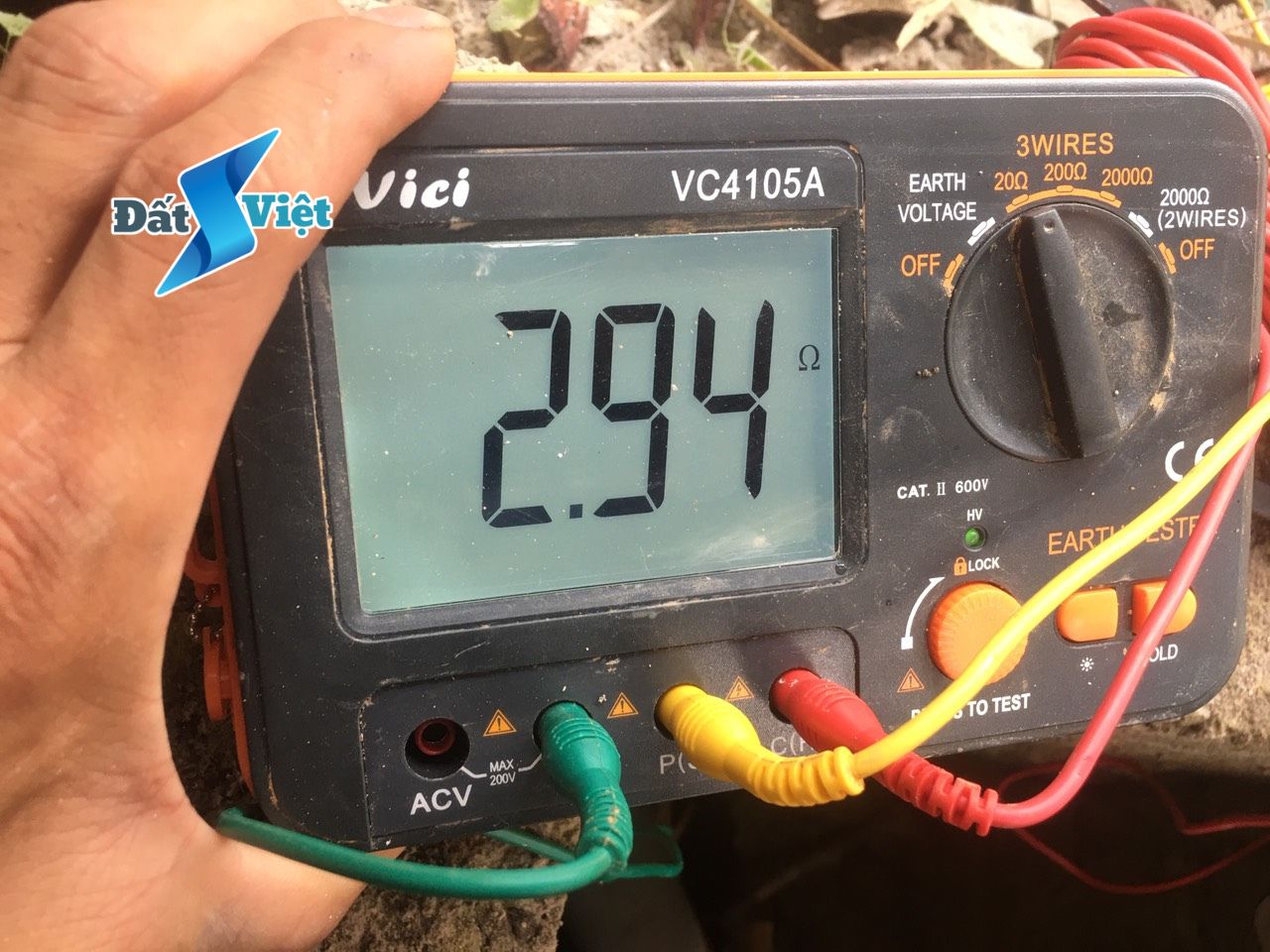

Ảnh minh họa thực tế đo điện trở chống sét
(Album ảnh đo điện trở chống sét thực tế – kỹ sư Chống Sét Đất Việt)
Những lỗi thường gặp khi đo điện trở chống sét
- Đo khi đất khô hoặc trời nắng nóng: → điện trở cao, sai lệch kết quả.
- Không đủ khoảng cách giữa các cọc: → dòng điện nhiễu lẫn nhau.
- Sử dụng dây đo quá ngắn hoặc oxy hóa: → sai số cao.
- Không ghi biên bản kết quả đo: → khó kiểm chứng khi xảy ra sự cố.
💡 Lưu ý: Nên đo vào buổi sáng sớm hoặc sau cơn mưa nhẹ, khi độ ẩm đất ổn định nhất.
Dịch vụ đo điện trở chống sét toàn quốc – Chống Sét Đất Việt
Với hơn 10 năm kinh nghiệm thi công & đo kiểm hệ thống chống sét, Chống Sét Đất Việt cung cấp dịch vụ chuyên nghiệp trên toàn quốc:
- Đo kiểm tra điện trở chống sét định kỳ.
- Cung cấp biên bản đo, hồ sơ kỹ thuật theo tiêu chuẩn TCVN.
- Kiểm tra, xử lý lỗi hệ thống tiếp địa, nối đất, chống sét lan truyền.
- Tư vấn miễn phí – khảo sát tận nơi trước khi báo giá.
📞 Hotline tư vấn kỹ thuật: 093 225 35 01
🌐 Website: https://chongsetdatviet.com
Kết luận
Đo điện trở chống sét là công việc nhỏ nhưng đóng vai trò then chốt trong việc đảm bảo an toàn cho cả hệ thống điện và con người.
Nếu bạn không chắc chắn hệ thống của mình còn hoạt động tốt hay không, hãy liên hệ ngay Chống Sét Đất Việt – đội ngũ kỹ sư sẽ đến tận nơi đo, kiểm tra và đưa ra giải pháp tối ưu nhất.
Chống Sét Đất Việt – An toàn từ nền móng, vững vàng qua mọi mùa giông.
